高精度かつ広帯域にする方法～オペアンプ初級者向け簡単解説

高精度かつ広周波数帯域の回路がほしいときはGBW (Gain Bandwidth、ゲイン帯域幅積、利得帯域幅積) または GBP (Gain Bandwidth Product) に注目する。

例えば下記製品のGBWは、

NJM4558：3MHz

OPA2277P：1MHz

ただ、

高GBWだがオフセット大というようにAC特性はよいが、DC特性が微妙

高精度OPアンプは、オフセット小でDC特性はよいが、AC特性は微妙

というトレードオフのようなOPアンプが多い。

DC特性とAC特性の両方が良いOPアンプとしては、OPA637である。

オフセット電 圧：APグレードでもmax500μ V

GBW：80MHz

	GBW	オフセット 電圧
NJM4558	3MHz	max6mV	NJM4558
OPA2277P	1MHz	50μ V程度	OPA2277
OPA637(AP)	80MHz	500μ V	OPA627

各オペアンプのGBW

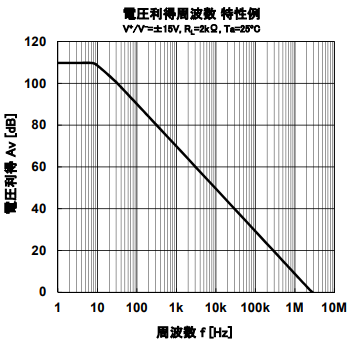

NJM4558

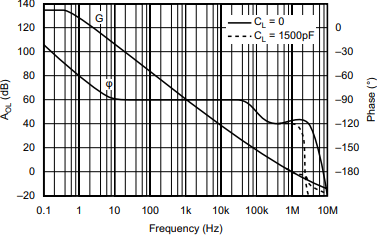

OPA2277

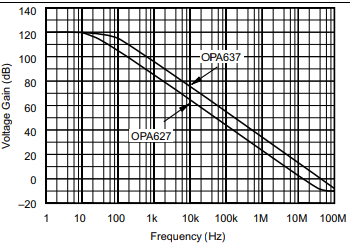

OPA637
